盘式制动器ST3SH

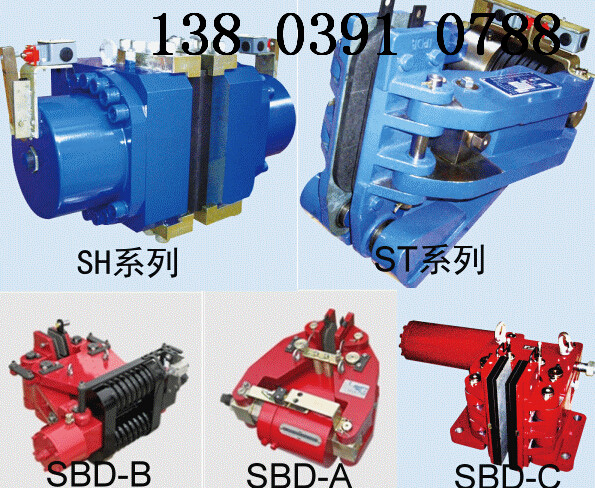

液压失效保护盘式制动器：
3SH；4SH；5SH；450SH；ST1SH；ST2SH；ST3SH；ST4SH；ST5SH；ST10SH；ST16SH；ST25SH；904SH；
ST40SH
ST3SH-A
ST3SH-A基本参数制动力矩(N.m) =制动力/1000 x [(ΦB)/2-68] 进油口: M18x1.5ΦB-单位: mm
制动力N220 000释放压力bar110-120完全释放的移位容量cm3180总油缸容积cm3310响应时间s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120
ST10SH 、ST16SH 、ST25SH 、ST40SH
ST10SH:连接件：8个螺栓M 24等级12.9上紧力矩1000NM；
ST16SH:连接件：8个螺栓M 30等级12.9上紧力矩1350NM；
ST25SH:连接件：8个螺栓M 30等级12.9上紧力矩1500NM；
ST40SH:连接件：8个螺栓M 39等级12.9上紧力矩5000NM；
ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本参数和尺寸表单位（mm）
制动器型号ST10SHST16SHST25SHST40SH基本参数制动力矩公式:N.m制动力矩=制动力/1000x(ΦB/2-75)制动力矩=制动力/1000x(ΦB/2-90)制动力矩=制动力/1000 x (Φ B/2-90)制动力矩=制动力/1000 x (B/2-100)额定制动力N81000150000200000288000进油口尺寸进油口均为:M18x1.5间隙mm212工作压力MPa131519油缸容积mL275360560810响应时间S0.2完全释放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630
ST25SH-A
ST25SH-A基本参数表连接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM
制动力矩(N.m) =制动力/1000x[(ΦB/2)-75]
ΦB-单位: mm
最大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar190完全释放的移位容量ml95油缸容积ml560响应时间s0.2重量kg280
ST25SH-C
ST25SH-C基本参数表连接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM
制动力矩(N.m) =制动力/1000 x [(ΦB/2)-60]
ΦB-单位: mm
最大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar160油缸容积ml570完全释放的移位容量ml115响应时间s0.2重量kg280
ST4SH、 ST5SH
ST4SH:连接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;
2个螺丝钉M24：等级10-9；上紧力矩：255N.m;
ST5SH：连接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m
ST4SH、 ST5SH基本参数和尺寸表单位（mm）
基
本
参
数制动力矩公式Nm制动力矩=制动力/1000 x (Φ> B/2-108)单侧退距mm1释放压力barST4SH:100 ST5SH:190进油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2额定制动力NST4SH: 120000(安全制动)/90000(工作制动)ST2SE:70000(安全制动)/220000(工作制动） 响应时间S0.2外 型 尺 寸 mm完全释放移位容量cm3ST4SH:110 ST5SH:120总油缸容积cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0
5SH 、450SH 、4SH 、3SH
5SH 、450SH 、4SH 、3SE基本参数和尺寸表:
904SH
904SH基本参数表连接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m
制动力矩(N . m) =制动力/ 1000 x [(ΦB)/2-30]
ΦB-单位: mm
用于紧急制动时最大制动力N20 000 (衬垫A ) 904-A用于工作制动时最大制动力N15 000(衬垫M)904-M释放压力bar60完全释放的移位容量cm333总油缸容积cm398响应时间s0.3重量kg28
