2018最新盘式制动器摩擦块刹车片价格
电磁失效保护盘式制动器：
3SE；4SE；5SE；450SE；56SE；560SE；561SE；ST1SE；ST2SE
液压失效保护盘式制动器：
3SH；4SH；5SH；450SH；ST1SH；ST2SH；ST3SH；ST4SH；ST5SH；ST10SH；ST16SH；ST25SH；904SH；
ST40SH
气动失效保护盘式制动器：
3SP；4SP；5SP；450SP
液压直动盘式制动器：
ADH60；ADH90；ADH120；DADH75；DADH80；DADH90；DADH120；DADH195；DADH350
气动直动盘式制动器:
ADP60M；ADP61M；ADP62M
气动钳盘式制动器
CQPL12.7A-A；CQPL12.7A-B；CQPL12.7B；QPL12.7A-A；QPL12.7A-B；QPL12.7-A；QPL12.7-B；
QP30-D；QP25.4-D；CQP30-D；CQP25.4-D；PDA5；PDA10；PDB5；PDB10；PDB19；PDC5；PDC10
电磁钳盘式制动器：
DCPZ12.7-250；DCPZ12.7-300；DCPZ12.7-400
液压钳盘式制动器：
SB(YQP)50；SB(YQP)100；SB(YQP)160；SB(YQP)250；SB(YQP)315；SB(YQP)400；
SBD安全制动器：
SBD100-A；SBD125-A；SBD160-A；SBD200-A；SBD250-A；SBD-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD80-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD120-D；SBD240-D

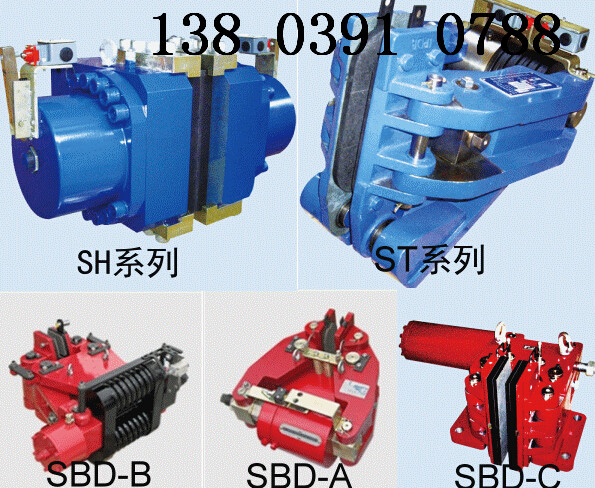

SH系列液压失效保护制动器概述：SE 、SH 、SP 系列失效保护盘式制动器与鼓式制动器相比具有结构紧凑，制动力大、安装方便等优点，它主要用于起重、运输、冶金、矿山、港口、建筑机械、电缆、吊索设备、风力发电机、纺织机械等各行业的多种机械驱动配套的机械制动或减速。使用条件：
环境温度: -20℃ -50℃ 。 周围工作环境中不得有易燃、易爆气体。
空气相对湿度不大于90% 。
使用地点的海拔高度符合GB755-2000。
户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。
产品详情
SE、SH 、SP系列失效保护盘式制动器工作制动器，允许高频率制动。制动力大，维修费用低，带衬垫磨损自动补偿装置(制动力矩稳定) ，晌应时间短。
安装公差大，制动盘端面跳动:最大值:± 0.2mm 。底座相对于盘的垂直度偏差:最大值:±4‰。
制动盘相对于底座的中心距偏差:最大值:±2.5mm 。
该系列包括下列类型制动器:
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制动器(电磁释放) 。工作时须有ESE/ESP配套电源(具体参数见配套电源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制动器(液压释放) 。工作时需有液压站。
5SP, 450SP 、4SP 、3SP制动器(气动释放)(5bar)
安全制动器制动力大，和工作制动器一样。
发现超速的情况下，用作紧急制动，正常情况下静态制动器晌应时间短。
安装公差大，制动盘端面跳动:最大值: ±0.2mm 。底座相对于盘的垂直度偏差:±0 .4‰。
该系列包括下列类型制动器:所有SE 系列。电磁释放。工作时须有配套电源ESE/ESP(具体参数见配套电源)。
所有SH 系列一主要是ST系列。液压释放。工作时带有液压站。
所有SP 系列。气动释放(5bar)
备注: ST1SE 、ST2SE仅适合用作安全制动器。当使用频率很低时也可用作工作制动器。根据用户不同的需求，可加装下列装置:衬垫磨损显示(通过显示开关或衬垫里的磨损线实现) 。电话 13803910788
制动显示(通过显示开关实现)。
手动释放显示(通过显示开关实现)
特殊应用:用于盘温非常高时的烧结衬垫，特种衬垫(无火星等);特殊盘(厚度、直径、材料等)。
若有需求，请与我们的技术人员联系。
弹簧制动-液压碍放-适合盘厚: 30mm
ST1SH 、ST2SH 、ST3SHW
ST1SH 、ST2SH 、ST3SH基本参数和尺寸ΦB-单位: mm
基 本 参 数制动力力矩公式N.m制动力矩=制动力/1000 X (ΦB/2-68)晌应时间S0.2两侧退距mm0.7释放压力bar100进油口尺寸"Z1 /4额定制动力 NST1SE:35000(安全制动)/25000(工作制动)ST2SE:70000(安全制动)/50000(工作制动)ST3SE:147000(安全制动)/105000(工作制动)外 形 尺 寸 mm完全释放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135总油缸容积cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5
ST3SH-A
ST3SH-A基本参数制动力矩(N.m) =制动力/1000 x [(ΦB)/2-68] 进油口: M18x1.5ΦB-单位: mm
制动力N220 000释放压力bar110-120完全释放的移位容量cm3180总油缸容积cm3310响应时间s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120
ST10SH 、ST16SH 、ST25SH 、ST40SH
ST10SH:连接件：8个螺栓M 24等级12.9上紧力矩1000NM；
ST16SH:连接件：8个螺栓M 30等级12.9上紧力矩1350NM；
ST25SH:连接件：8个螺栓M 30等级12.9上紧力矩1500NM；
ST40SH:连接件：8个螺栓M 39等级12.9上紧力矩5000NM；
ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本参数和尺寸表单位（mm）
制动器型号ST10SHST16SHST25SHST40SH基本参数制动力矩公式:N.m制动力矩=制动力/1000x(ΦB/2-75)制动力矩=制动力/1000x(ΦB/2-90)制动力矩=制动力/1000 x (Φ B/2-90)制动力矩=制动力/1000 x (B/2-100)额定制动力N81000150000200000288000进油口尺寸进油口均为:M18x1.5间隙mm212工作压力MPa131519油缸容积mL275360560810响应时间S0.2完全释放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630
ST25SH-A
ST25SH-A基本参数表连接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM
制动力矩(N.m) =制动力/1000x[(ΦB/2)-75]
ΦB-单位: mm
最大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar190完全释放的移位容量ml95油缸容积ml560响应时间s0.2重量kg280
ST25SH-C
ST25SH-C基本参数表连接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM
制动力矩(N.m) =制动力/1000 x [(ΦB/2)-60]
ΦB-单位: mm
最大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar160油缸容积ml570完全释放的移位容量ml115响应时间s0.2重量kg280
ST4SH、 ST5SH
ST4SH:连接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;
2个螺丝钉M24：等级10-9；上紧力矩：255N.m;
ST5SH：连接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m
ST4SH、 ST5SH基本参数和尺寸表单位（mm）
基
本
参
数制动力矩公式Nm制动力矩=制动力/1000 x (Φ> B/2-108)单侧退距mm1释放压力barST4SH:100 ST5SH:190进油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2额定制动力NST4SH: 120000(安全制动)/90000(工作制动)ST2SE:70000(安全制动)/220000(工作制动） 响应时间S0.2外 型 尺 寸 mm完全释放移位容量cm3ST4SH:110 ST5SH:120总油缸容积cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0
5SH 、450SH 、4SH 、3SH
5SH 、450SH 、4SH 、3SE基本参数和尺寸表:
904SH
904SH基本参数表连接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m
制动力矩(N . m) =制动力/ 1000 x [(ΦB)/2-30]
ΦB-单位: mm
用于紧急制动时最大制动力N20 000 (衬垫A ) 904-A用于工作制动时最大制动力N15 000(衬垫M)904-M释放压力bar60完全释放的移位容量cm333总油缸容积cm398响应时间s0.3重量kg28
盘式制动器 块式制动器 液压盘式制动器电磁盘式制动器气动盘式制动器气动块式制动器防爆液压推动器防爆电力液压块式制动器 产品介绍： 制动器： 电力液压制动器 电力液压鼓式制动器 电磁块式制动器 电力液压防风铁楔制动器 安全防风制动器 电磁失效保护盘式制动器 电力液压臂盘式制动器 风电偏航制动器 风电主轴制动器 气动钳盘式制动器 液压失效保护制动器 电磁失效保护制动器 液压直动盘式制动器 电磁钳盘式制动器 气动失效保护制动器 液压直动制动器 电机盘式制动器
2018最新盘式制动器摩擦块刹车片价格
(1)摩擦片局部严重磨损，致使制动蹄与制动鼓的金属表面直接接触而发出尖锐的摩擦声。
(2)摩擦表面磨下的粉屑或其他异物，积聚在制动器内，制动时不仅会发出声响，而且还容易出现卡滞现象。
(3)摩擦片粘接不牢，局部脱落，制动时因摩擦产生振动而发出响声。
(4)摩擦片老化变硬或两端未倒角，制动蹄支承轴松动或回位弹簧断裂等，都会造成制动时发出异常响声。
(5)盘式制动器制动块上沾有泥土或摩擦面损伤，制动盘弯曲、松动或安装不正等，制动耐也会发出异常响声。
3、制动蹄与制动鼓分离不彻底
(1)回位弹簧失效。回位弹簧弹力减弱或折断，制动蹄无法回位，造成制动蹄与制动鼓分离不彻底。
(2)操纵机件不灵活，有卡滞现象。前制动手把动作不灵活，操纵钢索内部锈蚀或钢丝绳有断股现象，后制动踏板及制动拉杆与其他零件相互干涉或卡滞等，都会造成制动臂回位阻力过大而使制动蹄与制动鼓分离不彻底。
(3)摩擦片过度磨损。一般摩擦片与制动鼓在自由状态下的最大间隙为1.5mm左右。如果间隙过大，就会造成制动凸轮在工作时转角增大而出现自锁现象，使制动蹄回位困难。
(4)盘式制动器的液压油路密封不严，致使制动钳内的活塞不能回位。
(5)新换的制动块有高点接触制动盘，即使在制动力解除后，两者仍有高点接触，也即分离不彻底。
