液压失效保护制动器ST3SH摩擦片
液压失效保护制动器ST3SH摩擦片

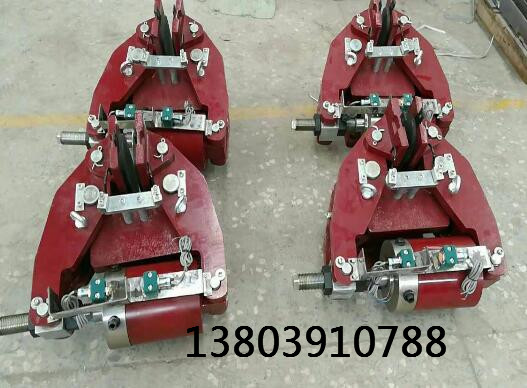

SH系列液压失效保护制动器概述：SE 、SH 、SP 系列失效保护盘式制动器与鼓式制动器相比具有结构紧凑，制动力大、安装方便等优点，它主要用于起重、运输、冶金、矿山、港口、建筑机械、电缆、吊索设备、风力发电机、纺织机械等各行业的多种机械驱动配套的机械制动或减速。使用条件：
环境温度: -20℃ -50℃ 。 周围工作环境中不得有易燃、易爆气体。
空气相对湿度不大于90% 。
使用地点的海拔高度符合GB755-2000。
户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。
产品详情
SE、SH 、SP系列失效保护盘式制动器工作制动器，允许高频率制动。制动力大，维修费用低，带衬垫磨损自动补偿装置(制动力矩稳定) ，晌应时间短。
安装公差大，制动盘端面跳动:最大值:± 0.2mm 。底座相对于盘的垂直度偏差:最大值:±4‰。
制动盘相对于底座的中心距偏差:最大值:±2.5mm 。
该系列包括下列类型制动器:
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制动器(电磁释放) 。工作时须有ESE/ESP配套电源(具体参数见配套电源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制动器(液压释放) 。工作时需有液压站。
5SP, 450SP 、4SP 、3SP制动器(气动释放)(5bar)
安全制动器制动力大，和工作制动器一样。
发现超速的情况下，用作紧急制动，正常情况下静态制动器晌应时间短。
安装公差大，制动盘端面跳动:最大值: ±0.2mm 。底座相对于盘的垂直度偏差:±0 .4‰。
该系列包括下列类型制动器:所有SE 系列。电磁释放。工作时须有配套电源ESE/ESP(具体参数见配套电源)。
所有SH 系列一主要是ST系列。液压释放。工作时带有液压站。
所有SP 系列。气动释放(5bar)
备注: ST1SE 、ST2SE仅适合用作安全制动器。当使用频率很低时也可用作工作制动器。根据用户不同的需求，可加装下列装置:衬垫磨损显示(通过显示开关或衬垫里的磨损线实现) 。电话 13803910788
制动显示(通过显示开关实现)。
手动释放显示(通过显示开关实现)
特殊应用:用于盘温非常高时的烧结衬垫，特种衬垫(无火星等);特殊盘(厚度、直径、材料等)。
若有需求，请与我们的技术人员联系。
弹簧制动-液压碍放-适合盘厚: 30mm
ST1SH 、ST2SH 、ST3SHW
ST1SH 、ST2SH 、ST3SH基本参数和尺寸ΦB-单位: mm
基 本 参 数制动力力矩公式N.m制动力矩=制动力/1000 X (ΦB/2-68)晌应时间S0.2两侧退距mm0.7释放压力bar100进油口尺寸"Z1 /4额定制动力 NST1SE:35000(安全制动)/25000(工作制动)ST2SE:70000(安全制动)/50000(工作制动)ST3SE:147000(安全制动)/105000(工作制动)外 形 尺 寸 mm完全释放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135总油缸容积cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5
ST3SH-A
ST3SH-A基本参数制动力矩(N.m) =制动力/1000 x [(ΦB)/2-68] 进油口: M18x1.5ΦB-单位: mm
制动力N220 000释放压力bar110-120完全释放的移位容量cm3180总油缸容积cm3310响应时间s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120
ST10SH 、ST16SH 、ST25SH 、ST40SH
ST10SH:连接件：8个螺栓M 24等级12.9上紧力矩1000NM；
ST16SH:连接件：8个螺栓M 30等级12.9上紧力矩1350NM；
ST25SH:连接件：8个螺栓M 30等级12.9上紧力矩1500NM；
ST40SH:连接件：8个螺栓M 39等级12.9上紧力矩5000NM；
ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本参数和尺寸表单位（mm）
制动器型号ST10SHST16SHST25SHST40SH基本参数制动力矩公式:N.m制动力矩=制动力/1000x(ΦB/2-75)制动力矩=制动力/1000x(ΦB/2-90)制动力矩=制动力/1000 x (Φ B/2-90)制动力矩=制动力/1000 x (B/2-100)额定制动力N81000150000200000288000进油口尺寸进油口均为:M18x1.5间隙mm212工作压力MPa131519油缸容积mL275360560810响应时间S0.2完全释放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630
ST25SH-A
ST25SH-A基本参数表连接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM
制动力矩(N.m) =制动力/1000x[(ΦB/2)-75]
ΦB-单位: mm
最大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar190完全释放的移位容量ml95油缸容积ml560响应时间s0.2重量kg280
ST25SH-C
ST25SH-C基本参数表连接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM
制动力矩(N.m) =制动力/1000 x [(ΦB/2)-60]
ΦB-单位: mm
最大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar160油缸容积ml570完全释放的移位容量ml115响应时间s0.2重量kg280
ST4SH、 ST5SH
ST4SH:连接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;
2个螺丝钉M24：等级10-9；上紧力矩：255N.m;
ST5SH：连接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m
ST4SH、 ST5SH基本参数和尺寸表单位（mm）
基
本
参
数制动力矩公式Nm制动力矩=制动力/1000 x (Φ> B/2-108)单侧退距mm1释放压力barST4SH:100 ST5SH:190进油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2额定制动力NST4SH: 120000(安全制动)/90000(工作制动)ST2SE:70000(安全制动)/220000(工作制动） 响应时间S0.2外 型 尺 寸 mm完全释放移位容量cm3ST4SH:110 ST5SH:120总油缸容积cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0
5SH 、450SH 、4SH 、3SH
5SH 、450SH 、4SH 、3SE基本参数和尺寸表:
904SH
904SH基本参数表连接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m
制动力矩(N . m) =制动力/ 1000 x [(ΦB)/2-30]
ΦB-单位: mm
用于紧急制动时最大制动力N20 000 (衬垫A ) 904-A用于工作制动时最大制动力N15 000(衬垫M)904-M释放压力bar60完全释放的移位容量cm333总油缸容积cm398响应时间s0.3重量kg28
