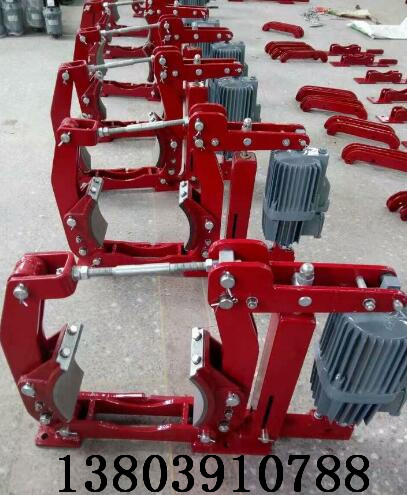

电力液压块式制动器YWZ9-500/E121推动器YWZ9电力液压块式制动器安装尺寸符合GB6333-86标准，技术要求符合JB/T6406-2006标准。
一、主要结构及工作原理
YWZ9电力液压块式制动器主要有液压推动器、底座、制动臂、制动弹簧、制动瓦块、弹簧拉杆、杠杆、退距自动均等装置、润滑装置等部分组成。
其工作原理：YWZ9电力液压块式制动器项目涉及机械、流体力学、液压等学科。YWZ9电力液压块式制动器工作原理主要是通过驱动装置的电能变成机械能，通过叶轮旋转，使缸体内液流形成高低压腔推动活塞向上运动，从而通过杠杆机构将垂直运动转变成制动臂的左、右摆动，完成松闸任务。驱动装置断电时，机构在弹簧力作用下将力通过杠杆比放大传递到制动闸瓦处，完成抱闸。产品的主要辅助功能退距自动均等装置，技术动作原理是将等退距装置与制动臂剐性相连，通过左、右连板的转动低副使制动臂打开时保持两边退距自动均等。
二、主要特点：
性能安全可靠，制动平稳，动作频率高。
具有联锁式等退距装置，在使用过程中适中保持两侧瓦块退距均平等，避免因退距不均使一侧制动衬垫浮贴制动轮的现象。
YWZ9电力液压块式制动器主要摆动铰点设有自润滑轴承，传动效率高、寿命长，在使用过程中无需润滑。
制动器弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便直观。
无石棉制动衬垫与制动瓦块采用卡装插入式，安全可靠，更换方便、快捷。
根据客户要求可增设附加装置见附加功能表。
使用条件：环境温度：-20℃~50℃。空气相对湿度不大于90%。周围工作环境不得有易燃、易爆及腐蚀性气体。使用地点的海拔高度符合GB755-2000。户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。
制动器：
电力液压制动器 电力液压鼓式制动器 电磁块式制动器 电力液压防风铁楔制动器
防风制动器 电磁失效保护盘式制动器 电力液压臂盘式制动器 风电偏航制动器
风电主轴制动器 气动钳盘式制动器 液压失效保护制动器 电磁失效保护制动器
液压直动盘式制动器 电磁钳盘式制动器 气动失效保护制动器 液压直动制动器
电机盘式制动器
哈尔电力液压块式制动器YWZ9-700/E301
电力液压块式制动器电力液压制动器YWZ5-315/80,YWZ5-400/121,YWZ5-400/50,YWZ5-400/121,YWZ5-400/201制动器闸瓦YWZ5-250/30,YWZ5-250/50,YWZ5-315/23,YWZ5-315/30,YWZ5-315/50ERMETO EO管接头具有着50多种不尽相同的形式，可以供多种多样应用场合的灵活选择，加上很多EO功能管接头，如旋转接头，球阀，单向阀，截止阀，测压接头等与ERMETO EO管接头配合使用，可大大方便系统的配套，升高系统密封的可靠性。STZD-0090-004TYPE:FE-S400/121/6SIBREUSB3-I-50/6-400X30SIBRE制动器闸瓦 TE315/30 ED50/6部件SIBRETE630/2000/60 见描述SIBRE制动闸瓦,配TEXU500-C使用。
①、一改过去老产品制动器的双臂为单臂焊接件，加工简单、工艺性好，加工精度高且省材。装配方便、机械性能好，制动效率高。
②、制动器力矩调试显示直观、精确。
③、制动衬垫采用石棉材料或钢背半金属摩擦材料，较好地改善了摩擦性能，提高了摩擦材料的稳定性、耐磨性。采用目前国际上较先进的无石棉材料，与常规的石棉刹车带和石棉树脂比较起来使用寿命提高两倍以上，提高了摩擦材料的利用率且制动期间无粉尘，不污染环境。当前国际上先进国家制动器的发展不但要求制动器性能先进，而且要符合环保要求，该制动衬垫正具备此特点。
④、多年来，国内制动器产品制动衬垫的固定方式一直采用铆接式和压板组装式。铆接式连接费时又不省材，压板组装式连接虽然维修更换方便，但制动衬垫利用率低、浪费严重。YWZ9电力液压块式制动器制动衬垫的固定采用插入式连接，克服了制动衬垫的轴间窜动，省略了挡板，不但更换维修方便，而且制动器衬垫的利用率可提高30%，并且减少了固定中的一些零件，省材、省时。
⑤、制动器各铰接处增加了自润滑轴承，提高了零件的耐磨性和制动效率，克服了原来制动器铰接孔磨损后松不开闸的弊病。制动器的闸瓦、底座铰接孔安装了注油杯，与同类产品相比，其制动效率得到较大提高。
