产品概述 1、用途

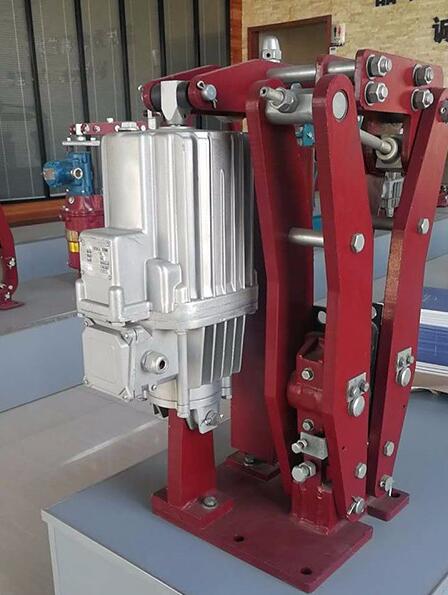

YPZ2 系列电力液压臂盘式制动器（以下简称制动器）广泛适用于现代化的大型 专用装卸机械、起重运输机械、港口码头、冶金等行业的减速、制动及安全保护。 该系列制动器安装尺寸符合德国 DIN5435 标准。 2、特点 该系列制动器具有 主要摆动绞点均设有自润滑轴承， 传动效率高、 寿命长、 在使用过程中无需润滑； 无石棉制动衬垫为插入式，更换方便快捷； 制动衬垫磨损自动补偿装置（单向轴承采用进口） ，可使瓦块退距和制动器力矩 在使用过程中保持恒定； 等特点。其结构件经过优化设计，安全可靠，根据用户需要可加装各种附加装 置（订货需注明） ： （1） 、手动释放装置 （2） 各种限位开关： 、 （松闸限位开关、 闭闸限位开关、 摩擦片损极限限位开关、 手动释放限位开关）通过 PLC 控制，实现故障报警（联锁） ，保证在使用中的整机安 全。 （3） 、根据用户需要可提供防腐型产品，可适应沿海地带盐雾环境及冶金行业 的酸雾环境。 3、适用条件 适用条件一般为： （1） 、环境温度-40℃-+45℃.
2） 、周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于 90%。 （3） 、电源电压通常为三相 380V、50HZ 交流（根据用户需要也可生产适用于 60HZ 或其它电源电压，订货时请事先注明） 。 （4）使用地点的海拔高度应符合 GB755-2000 及德国 VDE0530 标准。 、 低于-20℃ 时， 推动器工作液改用 YH-10 航空液压油或要求带加热器， 详情参考 Ed 推动器使用 说明书。 4、型号意义 YPZ2- □□/□□□-□ 制动器附加功能代号 推动器附加功能代号 推动器推力代号(10N) 推动器代号(E) 制动器中心高（Ⅰ、Ⅱ、Ⅲ） 制动盘直径（mm） 设计序号 制动器型号
制动器附加功能代号表： 制动器附加功能代号表：
功能代号 M K1 K2 K3 S
1
表示意义 摩擦片磨损自动补偿装置 松闸（上升）限位行程开关 闭闸（下降）限位行程开关 摩擦片磨损极限限位开关 左式手动 右式手动 上置式手动
S2 S3
推动器附加功能代号表： 推动器附加功能代号表：
功能代号 C d H S R W 表示意义 制动弹簧 缓冲弹簧 上升延时阀 下降延时阀 加热器 复位弹簧
液压抱闸有关抱闸故障现象的判断
为了更好防止车辆抱闸，采取一系列防范措施，特别是通过对直通货物列车的抱闸调查，积累了一定的经验，同时为了能更直观的查找问题的真实性，采取了以下措施：组织专人对容易发生抱闸的车站逐一进行走访，加强与站方的联络，同发现抱闸情况的各站有关人员进行详细的了解当时的情况，使我们有一个感性认识，提升抱闸对产生行车危害性的认识。及时与列检联络、反馈故障信息，以此来减少或杜绝此类故障的发生。针对车辆抱闸导致其他配件产生的故障以及严重影响正常的行车秩序。
制动抱闸故障是由于制动机故障、手制动机不缓解等原因造成的制动缓解不良、闸瓦不能与车轮踏面分离的铁路货车运用故障，其主要危害是擦伤车轮踏面，造成车轮踏面熔渣、辗堆。
当然，盘式制动器也有自己的缺陷。例如对制动器和制动管路的制造要求较高，摩擦片的耗损量较大，成本贵，而且由于摩擦片的面积小，相对摩擦的工作面也较小，需要的制动液压高，必须要有助力装置的车辆才能使用。而鼓式制动器成本相对低廉，比较经济。
YPZ2系列电力液压臂盘式制动器： YPZ2-315I/23；YPZ2-315I/30；YPZ2-315I/50；YPZ2-315I/80；YPZ2-355I/23；YPZ2-355I/30；YPZ2-355I/50；YPZ2-355I/80；YPZ2-400I/30；YPZ2-400I/50；YPZ2-400I/80；YPZ2-450I/50；YPZ2-450I/80；YPZ2-450/50；YPZ2-450/121；YPZ2-450/201；YPZ2-500/50；YPZ2-500/80；YPZ2-500/121；YPZ2-500/201；YPZ2-560/50；YPZ2-560/80；YPZ2-560/121；YPZ2-560/201；YPZ2-630/80；YPZ2-630/121；YPZ2-630/201；YPZ2-710/121；YPZ2-710/201；YPZ2-630/201；YPZ2-630/301；YPZ2-710/201；YPZ2-710/301；YPZ2-800/201；YPZ2-800/301；YPZ2-900/201；YPZ2-900/301；YPZ2-1000/201；YPZ2-1000/301；YPZ2-1250/201；YPZ2-1250/301
