了解液压抱闸制动器

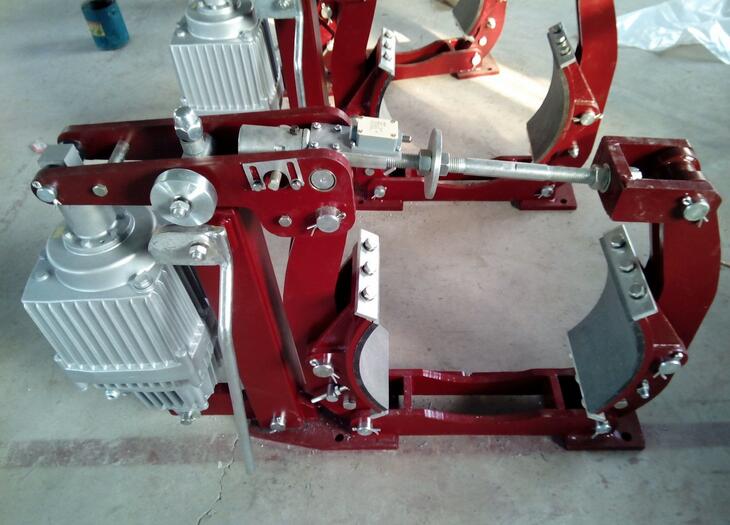

液压抱闸制动器,正常情况下是抱死电机抱闸轮的,它是一个三相380V的小电机,当电机要工作时,通过接触器,如不是起动电机或变频电机,工作电源可与电机并联,给抱闸电机供电,电机旋转带动叶轮,叶轮通过液压油,推动液压杆,将抱闸打开。抱闸一般常用作常抱状态,只有当通电运转时才松开,所以电控一般很简单,只要推动器电源与电机供电并联就可以了,制动器的调整、保养及使用 ·每台曳引机都配备有两台制动器。当其中一台制动器因某种原因不起作用时,另一 台制动器仍有足够的制动
1-调整螺母,调整其位置可控制制动器体内部衔铁始终处于合适的位置,保持合理的工作行程,避免合闸时冲击衔铁,撞击手动开闸凸轮,发出噪声;
4-控制开闸力的行程,在最大开闻间隙形成的条件下,控制制动臂的行程及制动闸瓦与制动轮的工作间隙;5-压缩弹簧,调整其压缩星可控制制动力的大小,压缩量过大会导致制动体开闸困难; 7-压缩螺母,调整其位置,可控制制动力的大小;
9-顶杆螺钉,控制闸瓦与制动轮的吻合程度,(制动闸瓦与制动轮吻合越好, 在相对条件下,形成的制动力越大,工作噪音越小) ;具体生产型号:
YT1,ED,YTD.BYT1,BED,ED2,MYT1,ZED,DEd系列管家婆精准一码注册
JZ,MW,TJ2,ZWZA,ZWZ3系列电磁制动器

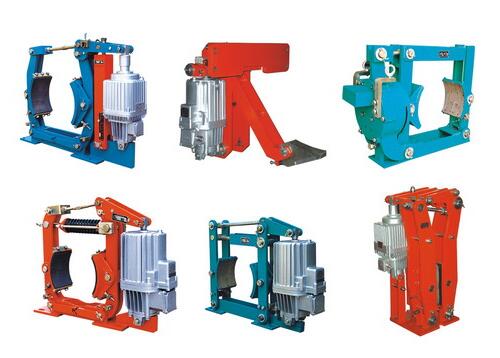

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW,YWL系列电力液压制动器
BYWZ,BYWZ3,BYWZ4,BYWZ5,BYWZ8,BYWZ10,BYWZ9,BYWZ13,BYW系列电力液压制动器
QP,CQP,QPC, CQPL,QPL,PDA系列气动钳盘式制动器
DCPZ250,DCPZ300,DCPZ400系列电磁钳盘式制动器
YPZ2,YPZ3,YPZ1,YP系列臂盘式制动器
SPZ对称制动臂盘式制动器
SBD,SB系列安全制动器
SH,ST系列液压失效保护制动器
DADH,ADH,ADP系列液压直动制动器
SE系列电磁失效保护制动器
SP系列气动失效保护制动器
YFX,YDGZ,YLBZ,系列防风鉄楔制动器
YQP液压盘式制动器
13-拉杆,决定制动力的形成,控制最大开闸间隙;
2、3、8、10-锁紧螺母,防止在调整完成后,系统动作后各调整螺钉松动,致使系统改变; 17-标尺,只是系统在恢复原制动力的参考标记。抱闸调整前准备工作:1、将电梯转成检修模式
2、向_ 上开轿厢,使对重落在支撑物上
3、检查制动回路的变压器电压,确保交流电压符合原理图要求4、检查并确认安全回路有效5、切断3主电源并执行锁闭程序
6、按下控制柜的急停开关和/或其他急停开关7、拆下机器保护罩8、清洁主机
9、检查并保证抱闸臂和所有其它的运动部件没有生锈,所有能够运动的部分必须能够自由移动和转动,如有必要拆卸抱闸并彻底清洁和润滑。拆卸后按照原来状态重新组装抱闸。
注意:必须严格执行锁闭程序。在抱闸调整工作开始前,确保不存在任何的电能和机械能。确保抱闸轮毂和闸瓦不要沾上油脂和润滑剂。
制动器开闸行程的调整:参考图11、松开螺母3和螺钉4。
2、顶杆4必须彻底离开抱闸铁芯的螺钉14。
3、顺时针旋转螺钉4至与顶杆螺钉14刚好接触,然后继续顺时针旋转1圈(螺距2mm) ,推动制动器顶杆,使衔铁向内移动2mm。相同方法调整另-一侧。
4、给制动器通电,此时制动器顶杆从内侧向外移动的最大行程为4mm。 (若行程小,可顺时针旋转顶杆螺钉4增大行程;反之,逆时针减小行程)。最后拧紧螺母3。观察开闸时衔铁有无撞击端盖的声音,以衔铁不撞击端盖为宜,且间隙最小为好。
5、如果有撞击的声音,可通过逆时针旋转螺母1可增大铁芯行程,相反地顺时针旋转螺母1则能缩短铁芯行程。注意:观察抱闸制动器开关是否能够充分闭合和打开,否则可调节对应的顶杆螺钉。
