工作原理 1推动器电源接通,电机旋转带动叶轮转动产生压力油,推动活塞及连杆向上运行,在达到预定行程生并维持其推力。2电源断开,电机及叶轮停止转动不再产生压力油,活塞及连杆在外力作用下恢复原位。 4、安装与调整(见图1) 4.1推动器出厂时,工作油液已装好,可直接使用,由于油的减少会引起推动器技术数值的改变,甚至不能启动,所以未经许可禁止打开油螺塞或溢流螺塞。 4.2推动器一般为垂直安装(电机应在下方),也可倾斜或水平安装,但必须注意,倾斜或水平安装时,应使平衡气室朝上。必须保证推动器整体能够摆动,活塞杆不允许承受径向力。 4.3推动器连杆都可以旋转,底座可作90度旋转,YTD2-30/5推动器哪里有卖YTD2-23/5—YTD2-30/5底座旋转后中心高加长8mm。 4.4接线时,电缆应通过填料函进入接线盒,拆下推动器接线盒盖(反面有接线图),对照参数按要求接好三相电交流电源(相序无要求)及接好内、外地线,(电源线电缆规格不得大于4×2.5 mm2)

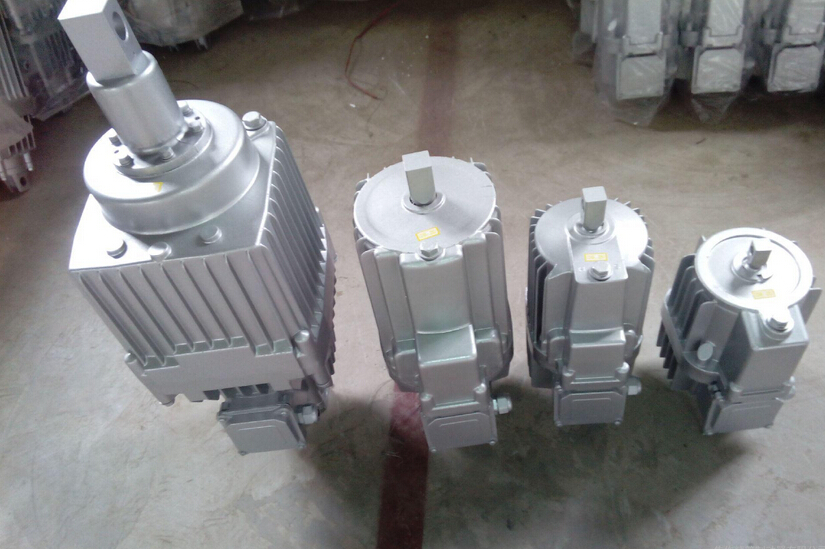

Ed 系列推动器是家引进原西德EMG公司全套设计与制造技术生产制造,符合德国DIN15430和JB/T 10603-2006标准。Ed 系列推动器其零部件均由数控加工中心加工,从加工到装配,严格的工艺、完善的检测、可靠的性能及寿命试验确保了整机的佳性能。
铝合金外壳全密封单推杆结构,外形美观、重量轻、功能齐全、性能优良、品种规格齐全。
电机为非油浸式结构, F级绝缘,耐热性好,寿命长。
电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气防护等级IP65。
电机轴和推杆均经过表面特殊处理,使密封件寿命大大延长。
传动部分全部为双密封结构,密封可靠。
使用条件:
环境温度: -20℃ -50℃使用DB-25液压油,低于-20℃时用YH-10航空液压油,可不装加热器;用DB-25液压油,必须装加热器。连续工作S1 ,断续工作S3-60% 。
电压和频率: 三相交流380V/50(60)Hz ,我公司还可以提供其它不同频率,不同电压的产品,需要时请协商订货。 三相交流异步式电动机,符合( G8755-2000 )规定,性能详见技术数据绝缘等级: F级、电器防护等级: IP65 。
电缆:导线截面大可达4X2.5mm2。
高效防腐产品:用于空气中有腐蚀介质和相对湿度高
