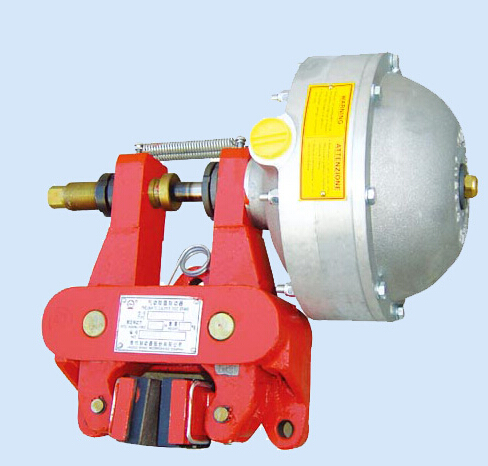

焦作制动器 QP12.7-A

发布时间:2016-08-15 06:11:43 文章来源:dhzdhbrs 点击次数:5749次

管家婆精准一码注册是中国重型机械工业协会传动部件专委会副理事长单位、制动器行业组组长单位。   公司始建于1964年,四十多年来,公司一直致力于工业制动器产品的研究、开发、制造,并通过对国外先进技术的引进合作,始终保持着制动器在国内外的领先地位。1984年引进德国EMG公司全套产品制造技术、1994年与法国ATV合作生产盘式制动器产品,并在合作交流的基础上不断创新,目前已经形成国内一流、国际先进,国内产能最大、品种规格最全的工业制动器专业生产企业。


QP系列气动制动器:

QP12.7-A,QP12.7-B,CQP12.7-A,CQP12.7-B,QPL12.7,,QP20,CQP20,QP25,CQP25,QP30,CQP30等型号


应用:

QP系列气动钳盘式制动器主要用于起重、运输、冶金、矿山、港口、建筑等机械中各种机构的制动和减速及电缆、造纸、钢板等机械的紧张控制领域。产品性能安全可靠,制动平稳,动作频率高,使用寿命长。


YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器

JZ,MW,TJ2,ZWZA,ZWZ3系列电磁制动器

QP,CQP系列气动钳盘式制动器

DCPZ系列电磁钳盘式制动器

YPZ系列臂盘式制动器

SBD系列安全制动器

SH,ST系列液压失效保护制动器

DADH系列液压直动制动器

SE系列电磁失效保护制动器

SP系列气动失效保护制动器

YFX,YDGZ,YLBZ,系列防风制动器


一、工作原理

    QP12.7气动钳盘式制动架和气缸两大部分组成(见结构示意图)。气缸1通入压力气时,活塞杆5在气压作用下迅速向气缸内收缩,左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开(即松闸)。当气缸停止供气并通过控制阀迅速放气,活塞杆5在气缸内部弹簧下迅速伸出,顶左、右制动臂带动摩擦块12合龙(即抱闸)。

    二、制动器的安装

    1、首先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。

    2、将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质.

    3、装时首先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内,再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.

    三、调式

    a)调整气压值,其范围为5~7巴。

    b)正常工作钱,首先是制动器试动作几次,检修制动器有无异常现象。

    c)摩擦块的退距可通过旋转调整杆6来改变工作行程的大小调整其值,旋转调整杆时,首先通入压力空气使活塞杆缩回,退后再调整。

四、维修

    当摩擦片磨损后,工作行程增大至8mm时,需立即调整杆6使工作行程重新调整4mm左右,否则制动失效,调整后应拧紧螺母7,当摩擦块12磨损到6mm左右时需更换磨损块,更换步骤如下:

    1、气缸,

    2、右制动臂

    3、复位弹簧

    5、活塞杆

    6、调整杆

    7、螺母

    8、左制动臂

    9、基座

    10、制动块

    11、弹簧钢丝

    12、摩擦块
