QP12.7气动制动器
QP系列气动钳盘式制动器
QP12.7气动制动器QP12.7-A,QP12.7-B,CQP12.7-A,CQP12.7-B,QPL12.7，QP20，QP25，QP30等系列型号
管家婆精准一码注册气动盘式制动器型号齐全，产品性能安全可靠，制动平稳，动作频率高，使用寿命长。

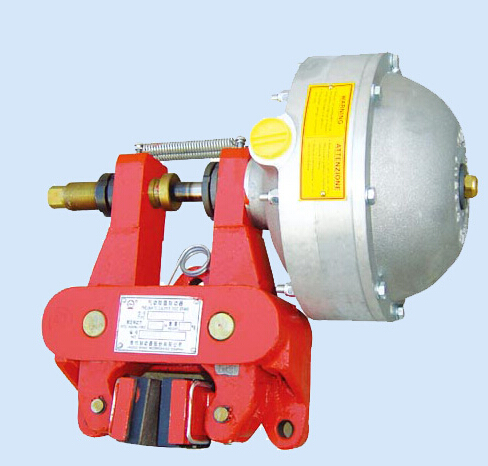

QP12.7气动制动器
QP12.7气动嵌盘式制动器摩擦片是一种既具备盘式制动器的优点，又具有广泛适应性和独特优越性的先进产品。该产品具有结构简单，体积小，重量轻可靠性高，以压缩空气为动力源，使用方便，适用于多中盘径，安装调试、维护方便等特点。广泛使用于冶金、散料装卸等固定式作业机构的减速和制动；
QP12.7气动制动器QP12.7气动嵌盘式制动器有QP12.7-A、QP12.7-B等规格，每种规格制动器的一种盘径可进行四级制动力矩调整匹配气包采用进口铝合金气包，性能可靠稳定，密封性能好，体积小，重量轻，根据使用性能要求分A型、B型；
QP12.7气动制动器制动衬垫采用压簧卡装式、结构独特更换方便快捷；
可加装显示装置，直接显示制动器工作状态；
QP12.7气动制动器所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，制动时间可实现无级调整。
QP12.7气动制动器YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器
QP，CQP系列气动钳盘式制动器
QP12.7气动制动器DCPZ系列电磁钳盘式制动器
YPZ系列臂盘式制动器
QP12.7气动制动器SBD系列安全制动器
SH，ST系列液压失效保护制动器
DADH系列液压直动制动器
QP12.7气动制动器SE系列电磁失效保护制动器
SP系列气动失效保护制动器
YFX,YDGZ,YLBZ,系列防风制动器
QP12.7气动制动器
一、工作原理
QP12.7气动制动器 QP12.7气动钳盘式制动架和气缸两大部分组成（见结构示意图）。气缸1通入压力气时，活塞杆5在气压作用下迅速向气缸内收缩，左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开（即松闸）。当气缸停止供气并通过控制阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右制动臂带动摩擦块12合龙（即抱闸）。
QP12.7气动制动器 二、制动器的安装
1、首先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。
2、将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质.
QP12.7气动制动器 3、装时首先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内，再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.
QP12.7气动制动器 三、调式
a)调整气压值，其范围为5~7巴。
b)正常工作钱，首先是制动器试动作几次，检修制动器有无异常现象。
c)摩擦块的退距可通过旋转调整杆6来改变工作行程的大小调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。
QP12.7气动制动器四、维修
QP12.7气动制动器 当摩擦片磨损后，工作行程增大至8mm时，需立即调整杆6使工作行程重新调整4mm左右，否则制动失效，调整后应拧紧螺母7，当摩擦块12磨损到6mm左右时需更换磨损块，更换步骤如下：
QP12.7气动制动器 1、气缸，
2、右制动臂
3、复位弹簧
5、活塞杆
6、调整杆
7、螺母
8、左制动臂
9、基座
10、制动块
11、弹簧钢丝
12、摩擦块
QP12.7气动制动器应用：
QP12.7气动制动器QP系列气动钳盘式制动器主要用于起重、运输、冶金、矿山、港口、建筑等机械中各种机构的制动和减速及电缆、造纸、钢板等机械的紧张控制领域。
